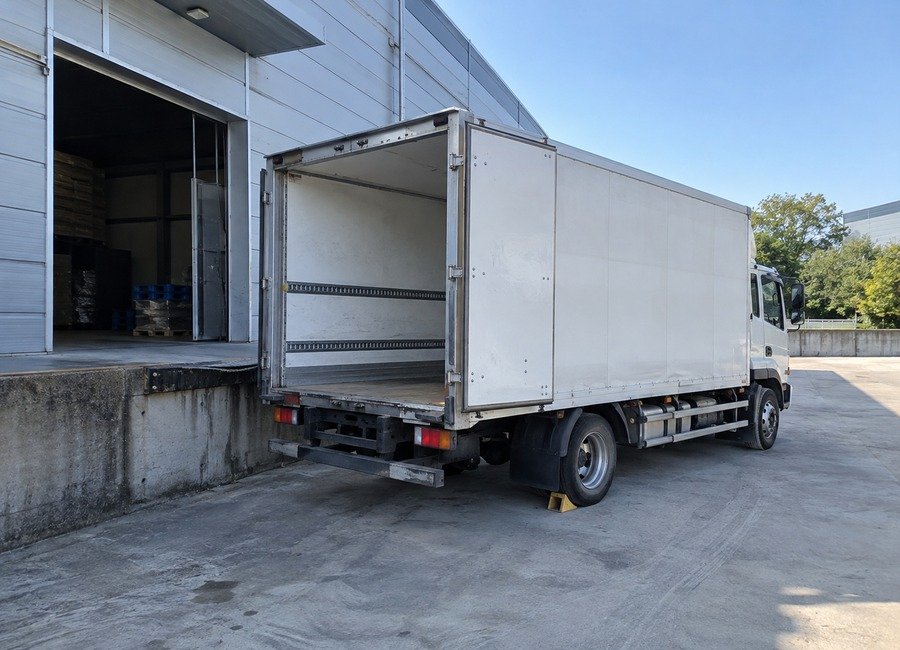

01 / 이용 차량부터 조사합니다

차량 이름보다 실제 적재함 높이의 범위가 중요합니다

차량 목록에는 자주 들어오는 차종뿐 아니라 납품·출하 빈도,
후면 또는 측면 하역 여부, 적재함 형식, 리프트게이트 유무를 함께 기록합니다.
소형 화물차와 중대형 화물차가 섞여 들어오는지,
특정 운송사의 차량만 이용하는지에 따라 하역장 구성과 높이 조정 방식이 달라집니다.

같은 적재중량 등급의 차량도 타이어와 차체 구성, 적재함 구조 등에 따라 높이가 다를 수 있습니다.
인터넷에서 찾은 차종별 평균 높이는 초기 참고자료일 뿐입니다.
실제 투입 예정 차량의 제원과 운송사 자료를 확인하고 필요한 경우 현장에서 측정해 설계에 사용할 범위를 정리합니다.

빈 차와 짐을 실은 상태의 차이도 확인해야 합니다.
화물을 내리거나 실으면서 현가장치의 상태와 차량 적재함 높이가 달라질 수 있기 때문입니다.
높이 조절 기능이 있는 차량도 장비 특성과 운행·작업 조건을 확인해야 하며,
모든 차량이 같은 방식으로 높이를 맞출 수 있다고 가정하지 않습니다.

측정 위치는 실제 화물이 오가는 접점으로 잡습니다.
후면 하역이라면 적재함 뒤쪽 바닥과 차량이 서 있는 노면의 관계를 확인합니다.
옆에서 짐을 내리는 작업은 별도의 측면 접근 조건을 봐야 합니다.
차체 외곽이나 범퍼를 적재함 바닥으로 오인하면 비교 수치가 달라질 수 있습니다.

운영 빈도가 높은 차량과 예외적으로 들어오는 차량은 구분해서 검토합니다.
자주 쓰는 차량에 적합한 하역구를 계획하면서 예외 차량은 다른 구역이나 장비로 처리할 수 있는지 비교하는 방식입니다.
여러 차량을 한 높이의 하역구 하나로 모두 처리하려고 하면 경사와 작업성이 불리해질 수 있습니다.

차량이 아직 확정되지 않았다면 필요한 차량 범위를 임시 조건으로 명시합니다.
운송 방식이 정해지지 않았다는 사실을 도면과 협의자료에 남기고,
차량 확정 후 다시 확인할 항목을 정해두는 편이 좋습니다.
자료가 없는 상태를 임의의 표준 높이로 대신해 최종 시공에 들어가서는 안 됩니다.

02 / 높이를 같은 기준으로 비교합니다

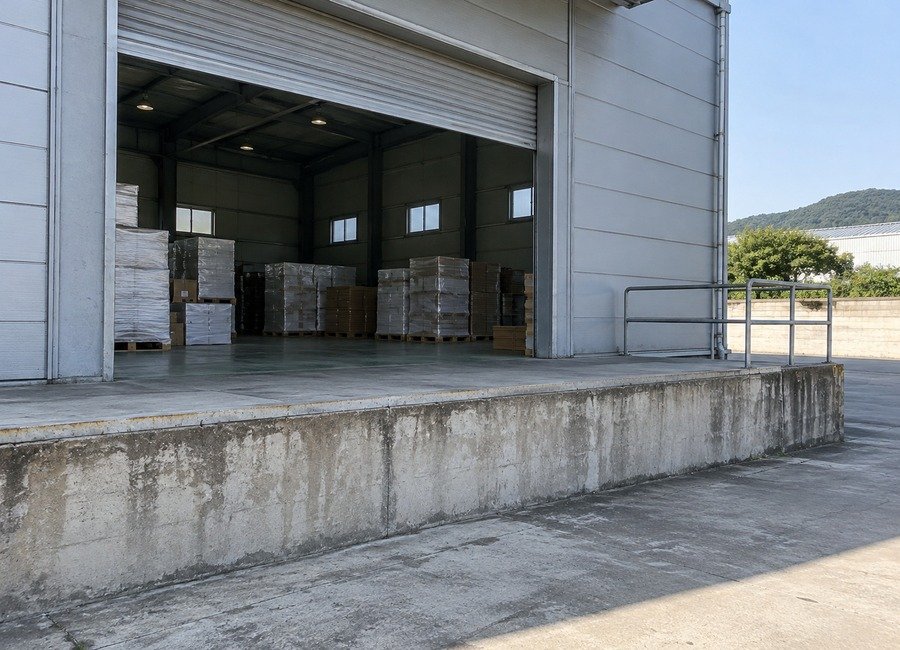

건물 바닥과 차량 정차면을 하나의 단면에 놓습니다

차량 적재함 높이는 보통 그 차량이 서 있는 노면에서 잰 값입니다.
건물 바닥 높이는 현장 기준점이나 설계 기준에 따라 표시될 수 있습니다.
서로 기준이 다른 숫자를 그대로 빼면 높이 차이를 잘못 판단할 수 있어,
차량 정차면과 건물 바닥을 같은 기준 높이로 환산해야 합니다.

비교할 관계는 간단합니다. 차량 적재함의 실제 높이는 차량 정차면의 높이에 노면에서 잰 적재함 높이를 더한 값입니다.
그 값과 하역구 바닥의 마감 높이를 비교하면 접점의 높이 차이를 파악할 수 있습니다.
여기서 마감 높이는 구조체 상단이 아니라 실제 바퀴와 화물이 지나는 완성면을 뜻합니다.

예를 들어 같은 현장 기준에서 정차면이 0이고
적재함이 그보다 1,000mm 높으며 하역장 바닥이 +1,100mm라면 하역장이 100mm 높은 상태입니다.
정차면을 +100mm로 바꾸면 계산상 접점의 높이는 같아집니다.
다만 이는 원리를 설명하는 가정값이며, 포장 높이는 배수와 진입 경사를 검토한 뒤 결정해야 합니다.

차량이 경사진 면에 서면 뒤쪽 접점의 높이와 차체 기울기가 달라질 수 있습니다.
마당의 한 지점만 측정하지 말고 앞뒤 바퀴가 놓이는 구간과 하역 접점을 단면에 함께 표시합니다.
하역장 앞 포장을 올리거나 낮추는 변경도 차량 전체의 자세와 건물 접촉 가능성까지 살펴야 합니다.

신축은 내부 물류 흐름과 바닥 구조, 출입구, 주변 지형 등을 함께 검토하면서 계획고를 조정합니다.
특정 차량에 맞추려고 건물 바닥만 낮추면 외부 물 유입이나 다른 출입구의 단차가 문제가 될 수 있습니다.
토목의 마당 계획고와 건축의 바닥 마감고가 같은 기준으로 연결돼야 합니다.

기존 창고는 바닥을 쉽게 바꿀 수 있다고 가정하지 않습니다.
바닥 높이 변경이 구조체와 문, 기둥 주변, 내부 설비와 배수에 미치는 영향을 확인하고,
접안 구역 조정이나 하역설비 보완과 비교합니다.
바닥 구조와 마감 두께를 확인하지 않은 절삭이나 덧타설부터 진행하지 않습니다.

03 / 하역 방식을 구분합니다

같은 차량도 짐을 옮기는 방법에 따라 계획이 달라집니다

차량 뒤에 하역장을 붙여 지게차나 운반장비가 적재함 안으로 들어가는 방식이라면 바닥 연결과 높이 차이가 중요합니다.
반면 지상에서 지게차로 화물을 들어 올려 옮기거나 차량의 리프트게이트를 사용하는 경우에는
필요한 공간과 확인 순서가 다릅니다.
높이를 정하기 전에 작업 장면을 구체적으로 그려봐야 합니다.

지게차가 적재함으로 들어가는 계획은 연결판만 검토해서 끝나지 않습니다.
차량 바닥이 장비와 화물의 하중을 견딜 수 있는지, 내부 유효높이와 폭이 충분한지,
접점에서 차체 하부나 화물이 걸리는지 확인합니다.
컨테이너·트레일러 등의 구조와 지지 상태도 해당 차량과 운반장비 조건에 맞춰 검토해야 합니다.

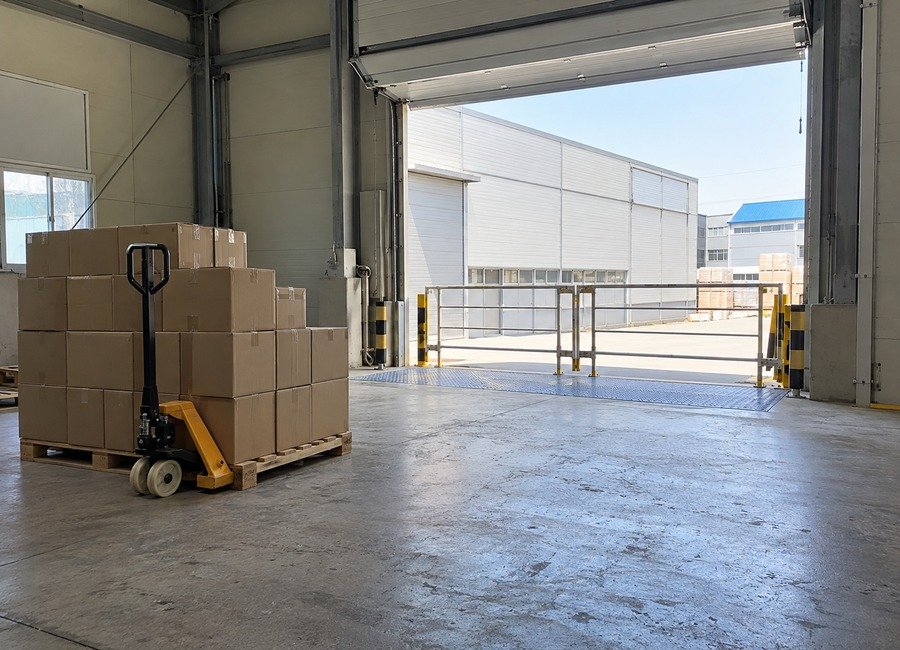

수동 또는 전동 파렛트 운반장비를 쓴다면 작은 바퀴가 문턱과 이음부를 넘을 수 있는지 살펴야 합니다.
지게차가 지나갈 수 있다는 이유로 같은 경사를 모든 장비에 적용하지 않습니다.
경사에서의 제동과 조작, 적재물 안정은 장비 제조사 조건과 실제 화물 특성을 바탕으로 확인합니다.

리프트게이트 사용 차량은 접안 시 장치를 접고 펴는 공간과 움직임을 확인합니다.
하역장 앞면, 범퍼와 보강부재가 장치와 간섭하지 않는지 검토해야 합니다.
적재함 바닥 높이만 맞았더라도 리프트게이트를 사용할 여유가 없으면 예정했던 작업을 하지 못할 수 있습니다.

측면 하역이나 지상 하역이 많다면 반드시 높은 접안식 플랫폼이 유리한 것은 아닙니다.
화물 종류와 장비의 접근 방향에 맞는 작업 구역을 따로 두는 방안도 비교합니다.
사람의 수작업이 포함되는 경우에는 오르내리는 경로와 추락·끼임 위험까지 함께 확인해야 합니다.

비용을 비교할 때는 시설 공사비와 반복 작업의 부담을 함께 봅니다.
바닥 조정을 줄였더라도 매번 화물을 옮겨 싣거나 임시 장비를 설치해야 한다면 운영 부담이 커질 수 있습니다.
차량 한 대의 적합성보다 하루 작업 횟수와 화물의 이동 과정을 기준으로 대안을 비교하는 것이 좋습니다.

04 / 차이를 조정할 범위를 정합니다

도크레벨러가 모든 높이 차이를 해결하지는 않습니다

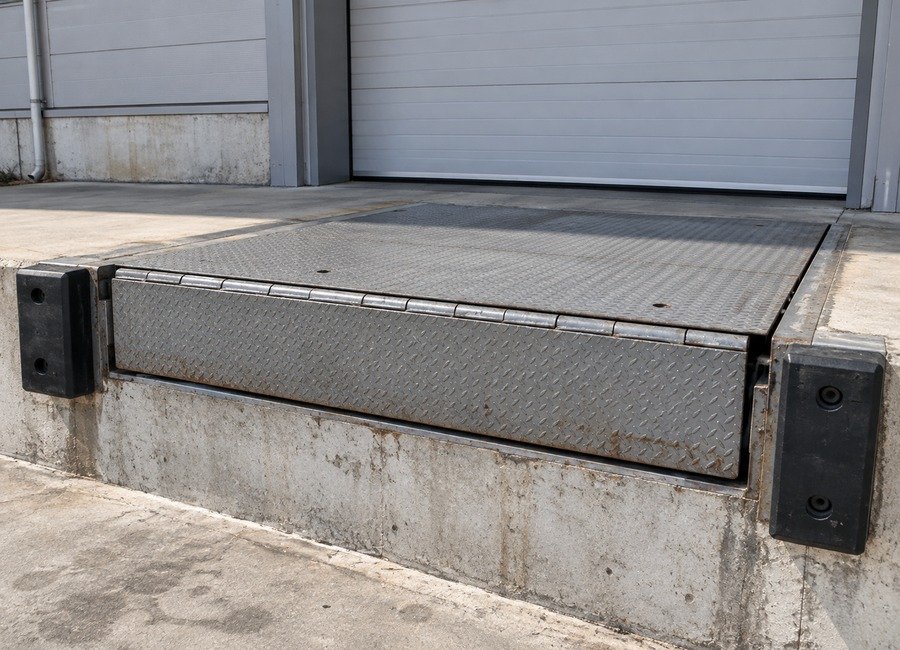

도크레벨러는 하역장과 차량 사이의 높이 차이를 조정하는 설비입니다.
다만 선정한 제품의 작동 범위와 실제 운반장비의 사용 조건 안에서 검토해야 합니다.
설치만 하면 어떤 차종에도 사용할 수 있다거나,
최대 작동 범위가 곧 모든 장비의 안전한 작업 범위라고 판단해서는 안 됩니다.

높이 차이가 커지면 연결부의 경사와 꺾이는 각도도 달라집니다.
같은 차이를 넘더라도 설비 길이와 접점의 형상에 따라 통과 조건이 달라질 수 있습니다.
장비의 바퀴와 하부, 화물 높이, 연결부 걸림을 검토해 필요한 길이와 구성을 정하며
모든 현장에 하나의 경사 수치를 적용하지 않습니다.

설비 용량은 화물 무게만 보고 정하지 않습니다.
통과하는 운반장비와 화물 등 실제 하중 조건을 반영하고,
주행과 제동에 따른 영향 및 반복 사용 조건은 제조사와 설계 검토에 포함합니다.
차량 쪽 접촉부와 지지 조건, 하역장 구조체가 받는 하중도 함께 확인해야 합니다.

설치 공간에는 설비 본체뿐 아니라 매립 피트와 구조 보강, 배수 및 유지관리 접근이 포함될 수 있습니다.
기존 바닥을 절단해야 한다면 구조와 지중 관로, 방수 조건을 먼저 살펴야 합니다.
장비를 주문한 다음 현장에서 들어갈 자리를 만드는 방식은 추가 공사와 운영 중단으로 이어질 수 있습니다.

임시 철판을 걸쳐 높이 차이를 해결하는 방식도 별도 검토 없이 사용해서는 안 됩니다.
필요한 강도와 폭, 미끄럼 방지, 이탈 방지, 지지 길이 등이 확인돼야 합니다.
차량이 움직이면 연결부가 빠질 수 있으므로 하역 중 차량 이동을 방지하는 조치와 작업 순서도 함께 계획합니다.

설비 조정 범위로 감당하기 어려운 차량까지 무리하게 한 구역에 맞추기보다
별도 하역구, 다른 작업 방식, 차량 운영 조건 등을 비교합니다.
마당 높이를 바꾸는 대안은 다음 단계의 진입과 배수 검토까지 통과해야 확정할 수 있습니다.
높이 조정설비와 토목공사는 서로 독립된 선택이 아닙니다.

05 / 마당과 도면을 함께 확정합니다

접안 가능 여부는 진입부터 물류 이동까지 확인합니다

하역장 앞 마당은 차량이 멈추는 자리인 동시에 후진·회전과 대기가 이루어지는 공간입니다.
차량 길이와 회전 궤적, 도로에서 들어오는 경로를 확인하고
접안하려는 차량이 다른 주차면이나 출입구를 막는지도 검토합니다.
후면 하역만 가능한 배치라면 후진 시야와 보행자 분리도 중요합니다.

마당을 낮춰 차량과 바닥의 높이를 맞추려면 도로에서 내려오는 진입 경사와 차량 하부 간섭을 확인합니다.
반대로 정차면을 올리면 차량 상부와 캐노피·셔터 주변의 여유가 달라질 수 있습니다.
차량이 정차한 상태뿐 아니라 진입하고 빠져나오는 중간 자세까지 검토해야 합니다.

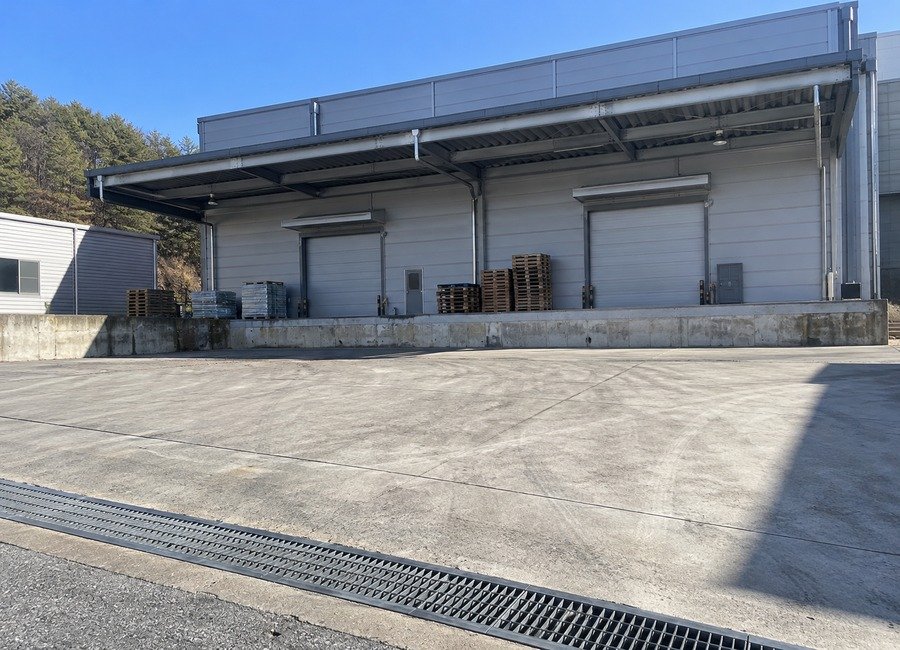

배수는 하역장 높이를 정할 때 함께 해결해야 합니다.
정차면을 움푹 낮췄는데 물이 빠져나갈 높이가 없으면 강우 때 하역구 앞이 물받이처럼 될 수 있습니다.
포장 경사와 배수로, 연결 관로와 방류 지점의 높이를 확인하고
차량 바퀴가 지나가는 덮개는 하중 조건에 맞춰 검토합니다.

차량 적재함과 접안부가 맞아도 내부 이동 구간에 문턱이나 급격한 경사가 남으면 작업은 끊깁니다.
하역구에서 임시 적치 장소와 창고 내부 통로까지 같은 운반장비가 이동할 수 있는지 확인합니다.
화물 높이와 회전 공간, 문 개폐 범위, 사용하지 않는 하역장 가장자리의 추락 방지도 계획에 포함합니다.

최종 도면에는 건물 바닥 마감고, 하역구 높이, 차량 정차면과 진입부 계획고를 함께 표시합니다.
대표 차량의 접안 단면과 도크레벨러 등 설비 사양, 마당 배수와 포장계획도 같은 안으로 맞춥니다.
건축도면과 토목도면에 서로 다른 바닥 높이가 남지 않도록 도면 간 기준을 확인해야 합니다.

시공 후에는 실제 투입 차량과 장비로 접안과 연결 상태를 확인하되 안전조치와 제조사 절차를 갖춘 상태에서 점검합니다.
빈 차 한 번으로 확인을 끝내기보다 예정된 차량·적재 조건에서 검토해야 할 항목을 정리합니다.
확정 조건과 사용 제한, 점검·유지관리 방법까지 운영 담당자에게 전달해야 합니다.

하역장 높이는
차량과 건물 사이의 작업 조건을 맞추는 일입니다.

차량 조사는 먼저 시작하되 건물 바닥을 차량 한 대에 맞춰 바로 확정하지 않는 것이 핵심입니다.
실제 차량의 높이 범위와 하역 방법을 정리한 뒤 같은 기준의 높이로 비교하고,
설비가 조정할 범위와 마당에서 해결할 범위를 나눠 검토해야 합니다.

건물 바닥, 접안부, 차량 정차면과 배수계획을 한 단면에서 맞춰 보면 문제를 일찍 찾을 수 있습니다.
포장을 끝낸 뒤 하역장 높이를 다시 고치기보다 배치와 계획고를 정하는 단계에서
토목·건축·하역설비 조건을 함께 확인하는 편이 좋습니다.
