01 / 변경의 기준부터 정리합니다

건물을 옮기기 전에,
움직이지 않는 조건을 확인합니다

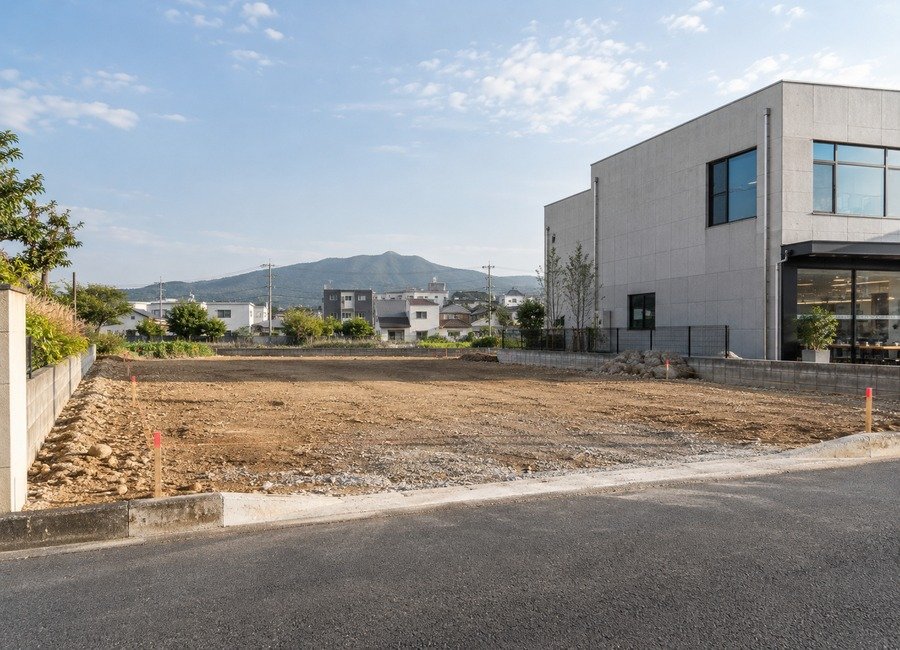

건물 위치를 바꿀 때는 먼저 기존 배치와 변경 배치를 같은 기준 위에 겹쳐 봅니다.
대지 경계, 도로와 연결되는 진입구, 유지할 옹벽과 배수시설처럼 그대로 남는 조건을 표시해야 합니다.
건물만 따로 옮긴 도면으로는 주변 공간이 얼마나 달라지는지 정확하게 읽기 어렵습니다.

변경 방향과 거리뿐 아니라 건물의 회전 여부, 주출입구 방향, 계획 바닥 높이도 함께 기록합니다.
같은 거리만큼 이동하더라도 출입구가 도로 쪽을 향하는지,
주차장 안쪽을 향하는지에 따라 계단과 보행 경로가 달라집니다.
기존안과 변경안의 기준점이 다르면 비교 자체가 어긋날 수 있습니다.

이미 허가나 신고가 진행된 현장이라면 변경 배치로 공사하기 전에
필요한 변경 절차와 처리 시점을 설계자·허가권자와 확인해야 합니다.
건물 면적이 같다는 이유로 위치 변경을 현장에서 바로 결정하지 않습니다.
건축뿐 아니라 개발행위 등 관련 인허가 도면과 조건에 영향이 있는지도 함께 검토합니다.

이 단계에서 대지 안의 공지, 경계와의 관계, 조경 및 피난에 필요한 공간 등 배치에 영향을 주는 조건을 먼저 확인합니다.
주차가 편해지는 방향으로 옮겼더라도 다른 계획 조건을 충족하지 못하면 다시 배치해야 하기 때문입니다.
구체적인 적용 기준은 건축물 용도와 규모, 대지 조건에 따라 달라집니다.

현장에서 확인한 높이와 시설 위치가 예전 도면과 다르다면 그 차이도 먼저 반영합니다.
배수로가 옮겨졌거나 진입부가 덧포장된 상태라면 기존 수치만으로 계단과 마당을 계획하기 어렵습니다.
비교 도면에는 현재 상태와 앞으로 만들 계획을 구분해서 표시하는 것이 좋습니다.

변경안을 비교할 때는 옮기려는 이유를 한 줄로 정리해두면 판단이 쉬워집니다.
앞마당 확보가 목적인지, 차량 진입 개선이 목적인지, 기존 시설을 피하기 위한 것인지에 따라
비교할 항목의 우선순위가 달라집니다.
이동한 거리 자체보다 변경 목적을 실제로 충족하는지를 확인해야 합니다.

02 / 계단의 전체 범위를 그립니다

마지막 계단과 참까지 포함해야
주차 여유가 보입니다

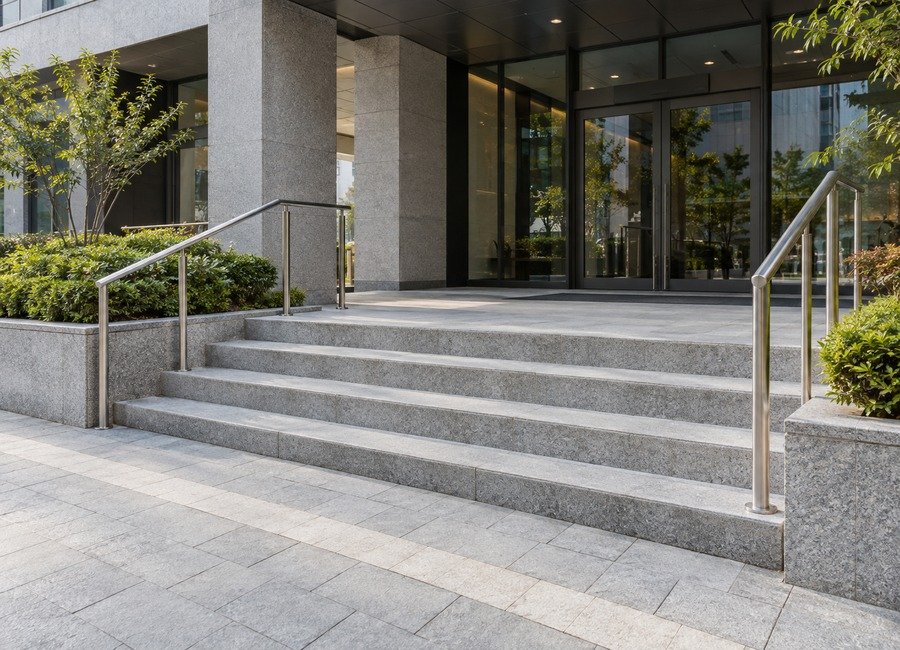

새 건물 위치가 잡히면 외부 계단을 건물 윤곽선과 함께 배치합니다.
계단 몇 칸만 간단히 그려두고 주차선을 맞추면 실제 시공할 때 계단이 차로 쪽으로 더 나오는 문제가 생길 수 있습니다.
계단의 시작과 끝, 중간 참과 출입문 앞 참, 난간과 기초 등 공간에 영향을 주는 부분을 도면에 반영합니다.

우선 구분할 것은 계단의 역할입니다. 주출입구로 오르는 계단인지,
상층으로 연결되는 계단인지, 피난에 필요한 계단인지에 따라 확인할 조건이 달라집니다.
단순히 주차 공간을 확보하려고 계단 폭을 줄이거나 위치를 옮기기 전에 이용 목적과 관련 기준부터 확인해야 합니다.

계단 아래쪽에는 사람이 내려와 잠시 서거나 방향을 바꾸는 공간이 필요합니다.
마지막 단 바로 앞을 차량의 후진 경로로 계획하면 주차할 때마다 보행자와 차량이 같은 지점을 사용하게 됩니다.
계단 앞에 주차선을 그릴 수 있다는 사실만으로 출입이 편리하다고 판단해서는 안 됩니다.

출입문이 열리는 방향과 범위도 함께 표시합니다.
문을 여는 사람이 계단 끝으로 밀려나지 않는지, 문을 연 상태에서도 지나갈 공간이 남는지 살펴야 합니다.
난간 끝이나 기둥처럼 작은 돌출물도 차량이 접근하거나 사람이 회전하는 공간에 영향을 줄 수 있습니다.

계단의 최종 길이는 높이 검토와 맞물립니다.
이 단계에서는 필요한 계단 공간을 잠정적으로 확보하고,
이후 마당과 출입구의 계획 높이가 정리되면 단수와 전체 길이를 다시 확정합니다.
높이를 검토한 뒤 계단이 길어지면 주차 계획으로 돌아가 간섭을 재확인해야 합니다.

상층으로 올라가는 외부 계단이라면 바닥에 닿는 부분뿐 아니라 계단 아래 공간의 사용 계획도 확인합니다.
계단 하부를 주차면이나 통로로 이용하려면 상부 구조물과의 간섭 및 필요한 높이 등을 별도로 검토해야 합니다.
평면상 비어 보이는 부분이 모두 사용할 수 있는 공간은 아닙니다.

03 / 주차선보다 차량 움직임을 봅니다

주차한 상태에서,
다른 차량도 들어오고 나갈 수 있나요?

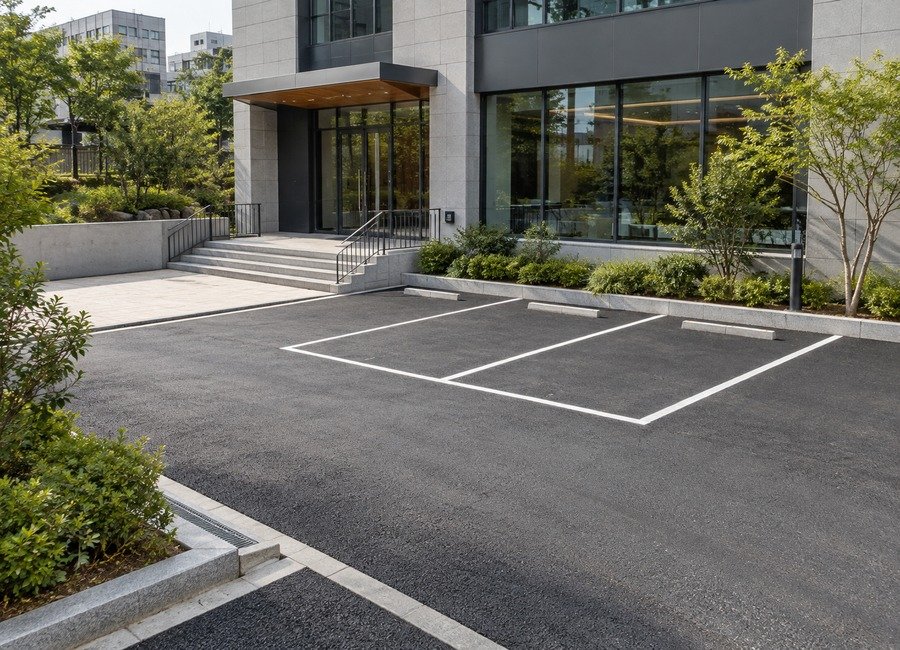

계단의 점유 범위를 반영했다면 주차구획과 차로를 다시 배치합니다.
필요한 주차대수와 구획 치수, 차로 및 출입구에 적용되는 기준부터 확인하고 실제 이용 차량의 움직임을 검토합니다.
부설주차장은 규모와 형식 등에 따라 적용 조건이 달라질 수 있으므로 한 가지 수치를 모든 현장에 적용하지 않습니다.

가장 먼저 따라갈 경로는 도로에서 대지로 들어와 주차구획에 진입하는 과정입니다.
진입구 모서리에서 차량 앞부분이 건물이나 계단에 가까워지는지, 안쪽 뒷바퀴가 경계석을 타게 되는지 살펴봅니다.
차체가 지나가는 범위와 바퀴가 지나가는 범위가 다르다는 점을 도면에 반영해야 합니다.

그다음은 주차된 차량을 그대로 둔 상태에서의 출차입니다.
빈 마당에서 한 번 돌아나온 결과와 모든 주차면이 사용 중일 때의 결과는 다를 수 있습니다.
다른 차를 옮겨야만 나갈 수 있는지, 반복해서 전후진해야 하는지, 후진할 때 계단 입구를 가로지르는지 확인합니다.

이용 차량도 구체적으로 정합니다.
승용차를 기준으로 배치했는데 실제로는 1톤 트럭이나 배송 차량이 자주 들어온다면 출입 편의가 달라집니다.
필요한 경우 차량 제원을 적용한 회전 궤적을 검토하고, 하역 중 차량이 차로나 보행 통로를 막는지도 확인합니다.
법정 기준 검토와 실제 운영 검토는 함께 진행해야 합니다.

예를 들어 건물을 뒤로 옮겨 앞마당이 넓어졌더라도,
계단을 진입구 바로 옆에 두면 차량이 꺾어 들어오는 모서리가 좁아질 수 있습니다.
이럴 때는 주차선부터 억지로 조정하기보다 계단 방향, 출입구 위치, 주차 각도 등을 비교합니다.
어느 부분을 바꾸는 것이 전체 이용에 유리한지 판단하는 과정입니다.

도로 접속부에서는 대지 안의 회전만으로 판단하지 않습니다.
드나드는 차량이 보행자나 도로의 차량을 확인할 수 있는지, 문주와 담장 때문에 시야가 가려지는지 살펴봅니다.
진입구 위치나 폭을 바꾸는 경우에는 기존의 도로 관련 허가·협의 조건에 영향이 있는지도 확인합니다.

04 / 주차 후 보행까지 이어 봅니다

차에서 내린 사람이
계단까지 가는 길을 확인합니다

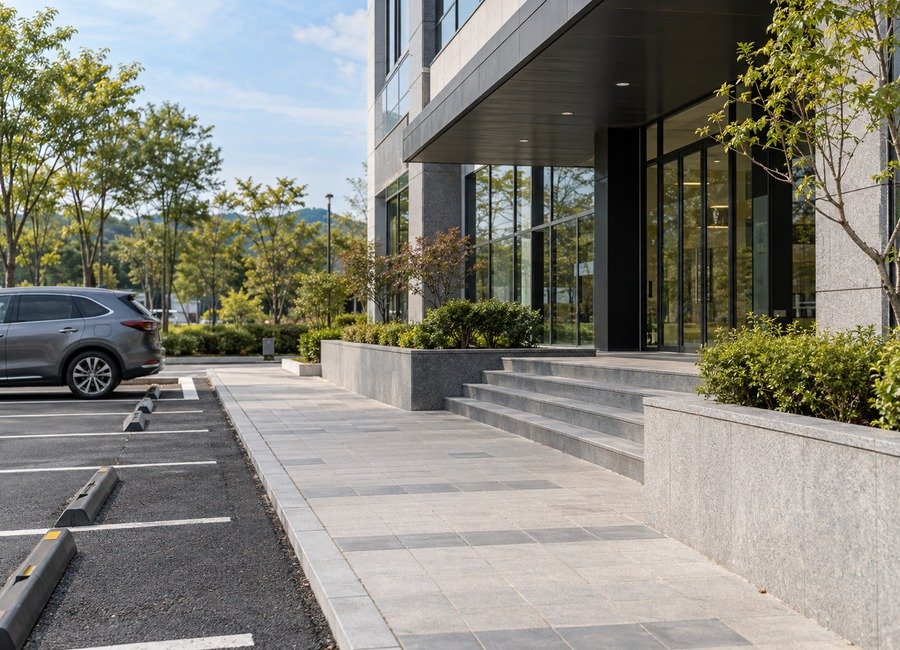

차량의 입출차가 가능해지면 차에서 내린 사람의 경로를 따라갑니다.
주차면에서 출입구까지 어떻게 이동하는지, 계단 아래에서 차량과 마주치는 지점은 어디인지 확인합니다.
주차구획과 계단을 각각 검토해도 그 사이를 이동하는 길이 빠져 있으면 실제 이용은 불편할 수 있습니다.

차량 앞부분이 보행 공간 쪽으로 돌출되는 상황도 고려합니다.
주차선 안에 바퀴가 들어가더라도 차체 앞부분은 더 나올 수 있습니다.
보행 공간이 좁아지거나 난간과 차량 사이에 사람이 끼어 지나가게 되는 배치인지 살펴야 합니다.
차량 멈춤시설의 위치도 차체 돌출과 함께 검토합니다.

차 문을 열고 내리는 방향, 유모차나 짐을 이동하는 상황도 생각해 봅니다.
특히 외벽과 계단 옆에 붙은 주차면은 도면상 크기를 확보해도 문을 열 공간이 불리할 수 있습니다.
사람의 통행을 막는 시설물이 생기지 않도록 배치와 마감 계획을 함께 확인합니다.

장애인 편의시설 등의 설치 대상이라면 장애인전용주차구역에서 출입구까지
접근 가능한 경로와 경사로 등 적용 조건을 별도로 검토해야 합니다.
계단 옆에 경사로를 나중에 덧붙이는 방식은 길이와 참 때문에 주차장까지 다시 바꿔야 할 수 있습니다.
필요한 접근 공간은 초기 배치에서 함께 확보하는 편이 좋습니다.

차량 후진 구역과 계단 출입이 겹친다면 시야만 확인하고 끝내지 않습니다.
계단 방향을 바꾸거나 보행 경로를 옮겨 교차 자체를 줄일 수 있는지 먼저 살펴봅니다.
난간이나 보호시설을 추가할 때도 차량의 통행 폭과 필요한 피난 동선을 함께 확인해야 합니다.

매장이나 사무실처럼 방문자가 많은 건물은 처음 오는 사람의 동선으로 확인하는 것이 좋습니다.
주차 후 입구를 찾기 위해 차로 한가운데로 나가야 하는지, 계단 입구가 차량 뒤에 가려지는지 살펴봅니다.
출입구가 눈에 잘 보이고 보행 경로가 자연스럽게 이어지도록 배치를 조정합니다.

05 / 높이와 배수로 배치를 확정합니다

평면에서 맞춘 배치를
단면과 최종 도면으로 확인합니다

건물을 수평으로 옮겨도 새 위치의 지반 높이가 다르면 외부 계단 조건이 달라집니다.
건물 바닥 높이를 그대로 유지할 경우 마당과의 높이 차이가 커질 수도, 줄어들 수도 있습니다.
기존 계단을 모양 그대로 옮기기 전에 도로 접속부, 주차면, 계단 하부, 출입구의 계획 높이를 같은 기준으로 비교합니다.

높이 차이가 바뀌면 계단 단수와 길이, 참의 위치가 달라질 수 있습니다.
주차에 맞추려고 맨 아래 한 단만 유난히 높게 만들거나, 바닥 경사로 억지로 높이를 맞추는 방식은 피해야 합니다.
적용되는 계단 기준과 보행 안전을 검토해 각 부분의 치수를 정리합니다.

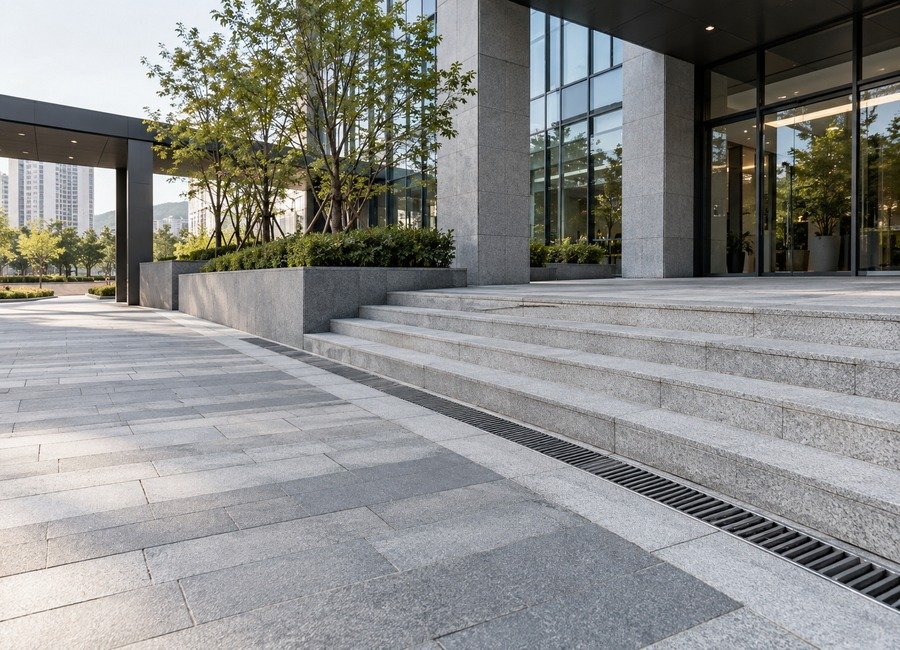

배수는 별도의 마지막 부속 공사가 아닙니다.
마당에서 흐르는 물이 계단 하부에 모이는지, 출입구 쪽으로 향하는지,
배수시설에서 최종적으로 어디로 빠지는지 확인해야 합니다.
배수로를 설치할 자리만 정하고 방류 경로와 연결 높이를 확인하지 않으면 물을 모아도 배출하지 못할 수 있습니다.

토목도면에서는 포장 경사와 배수계획, 건축도면에서는 출입구 및 계단 높이를 맞춰 봅니다.
필요한 지점의 단면을 그려 차량 하부의 간섭과 보행 연결도 함께 확인합니다.
배수시설을 보행·차량 통행 구간에 설치한다면 덮개 형태와 하중 조건 등 실제 사용 조건도 검토합니다.

최종안은 변경 배치도 한 장으로 끝내지 않습니다.
계단 상세, 주차 배치와 차량 궤적, 계획고와 배수도 등 영향을 받는 도면을 같은 변경안으로 맞춥니다.
현장에 전달하는 도면에는 변경 날짜와 버전을 표시하고 이전 도면과 혼용하지 않도록 정리합니다.

공사 전에는 건물 기준점과 계단 끝 위치, 주차 및 차로 경계를 현장 조건에 맞춰 확인합니다.
현장 표시가 실제 측량과 설계 검토를 대신하는 것은 아니지만 도면상 놓친 간섭을 찾는 데 도움이 됩니다.
허가 관련 절차와 도면 정리가 끝난 뒤 공사 범위 및 물량 변화를 견적과 일정에 반영합니다.

배수와 포장 높이를 바꾸면서 기존 맨홀이나 인접 부지와 단차가 생기는지도 확인합니다.
계단 앞만 편평하게 맞추고 주변 연결부를 남겨두면 공사 말미에 추가 단차나 물고임이 드러날 수 있습니다.
새로 시공하는 범위와 기존 시설이 만나는 지점을 단면과 현장 사진에 함께 표시해두는 것이 유용합니다.

견적을 비교할 때도 변경된 도면을 동일하게 전달해야 합니다.
계단 콘크리트와 난간뿐 아니라 토공, 포장, 경계석, 배수관의 위치와 물량이 함께 달라질 수 있습니다.
건물 이동 전 견적을 그대로 둔 채 공사를 시작하면 변경 범위와 비용을 놓고 해석이 달라질 수 있으므로
공사 내역을 먼저 맞춥니다.

건물 위치 변경은
마당을 사용하는 방식까지 바꾸는 일입니다.

검토가 끝났는지는 주차대수만으로 판단하기 어렵습니다.
계단을 안전하게 이용하고, 주차된 차량이 있는 상태에서도 입출차가 가능하며,
출입구와 마당의 높이·배수가 맞아야 합니다.
서로 다른 도면의 조건을 하나의 배치로 맞추는 과정이 필요합니다.
