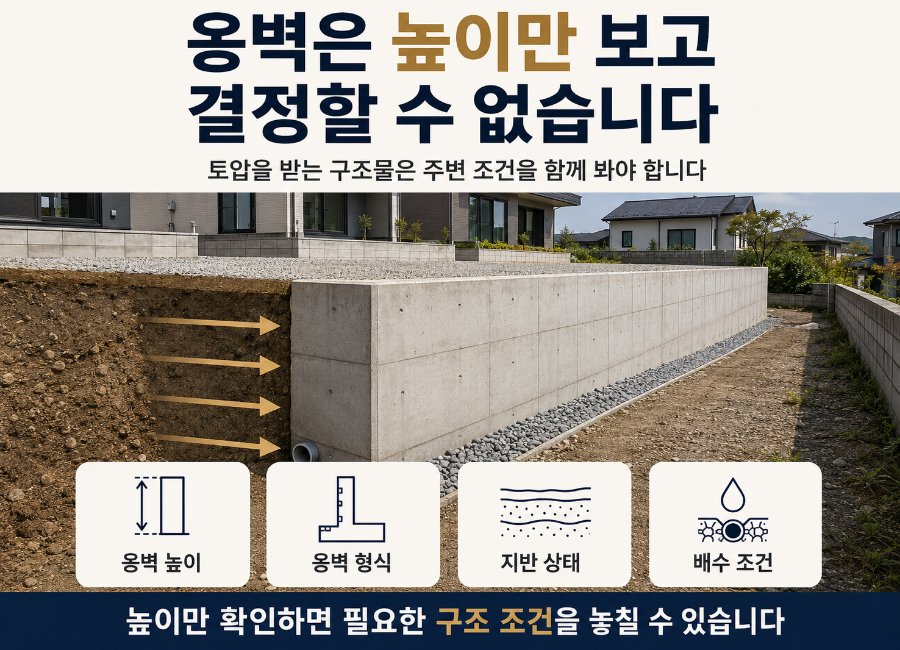

옹벽은 높이만 보고 결정할 수 없습니다

토지에 단차가 있으면

건축물과 주차장, 진입로를 배치할 수 있도록

지면을 정리해야 합니다.

경사진 부분을 절토하거나

낮은 곳을 성토하면,

기존 지형과 계획 부지 사이에

높이 차이가 생깁니다.

이때 토사가 무너지지 않도록

지지하는 시설이 옹벽입니다.

현장에서는 옹벽을 담장처럼 생각하거나

단순히 흙을 막는 벽으로 보는 경우가 있습니다.

그러나 옹벽은 외부에서 보이는 벽체만으로

구성되는 시설이 아닙니다.

벽 뒤에 채워진 토사에서 발생하는 토압을 견디고,

빗물과 지하수를 배출해야 합니다.

건축물과 차량에서 전달되는 하중까지

안정적으로 지반에 전달해야 합니다.

따라서 옹벽을 계획할 때는

다음 조건을 함께 확인해야 합니다.

■ 설치될 높이와 전체 길이

■ 콘크리트·보강토·석축 등 구조 형식

■ 자연지반과 성토층의 상태

■ 건축물·주차장·도로와의 거리

■ 차량 통행과 적재 하중

■ 배면의 빗물 및 지하수 처리

■ 인접 토지와 기존 시설물의 위치

■ 굴착 및 시공이 가능한 작업 공간

특히 높이 기준은 인허가 대상 여부를 확인하는 기준 중 하나일 뿐,

구조 안전을 판단하는 유일한 기준은 아닙니다.

건축법령에서는 대지를 조성하기 위해 설치하는

일정 규모의 옹벽을 공작물축조신고 대상으로 규정하고 있습니다.

현재 「건축법 시행령」 제118조는

건축물과 분리하여 축조하는

높이 2m를 넘는 옹벽 또는 담장 등을

신고 대상 공작물로 정하고 있습니다.

다만 이 기준은

신고 대상에 관한 기준입니다.

2m 이하라 하더라도

상부에 건축물이 가깝거나 대형차가 통행하고,

지반이 약하거나 배수가 어려운 현장이라면

별도의 구조 검토가 필요할 수 있습니다.

반대로 적용 법령과 인허가 절차는

옹벽의 설치 목적과 토지 이용 방식에 따라

달라질 수 있습니다.

결국 현장에서 중요한 것은 숫자 하나가 아니라

옹벽이 어떤 조건에서 어떤 힘을 받는가를 파악하는 것입니다.

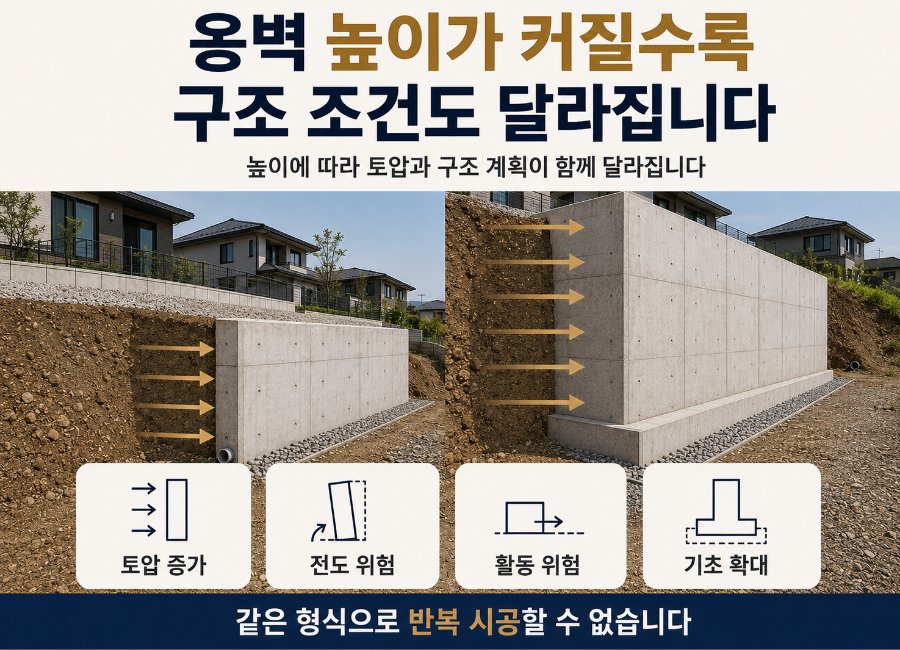

옹벽 높이가 커질수록 구조 조건도 달라집니다

옹벽 뒤에 있는 흙은

벽체를 수평 방향으로 밀어냅니다.

이 힘을 토압이라고 하며,

일반적으로 지지해야 하는 토사의 높이가 커질수록

벽체에 작용하는 영향도 증가합니다.

높이가 커지면 옹벽은

단순히 더 큰 압력을 받는 데서 끝나지 않습니다.

벽체가 앞으로 넘어지려는 전도,

기초가 수평 방향으로 밀리는 활동,

기초 아래 지반이 하중을 견디지 못하는

지지력 부족도 함께 검토해야 합니다.

또한 일부만 침하하거나

전체 구조물이 기울어지는 현상도 살펴봐야 합니다.

같은 콘크리트 옹벽이라도

높이에 따라 다음 항목이 달라질 수 있습니다.

■ 벽체의 두께

■ 기초판의 폭과 두께

■ 철근의 굵기와 간격

■ 기초를 설치하는 깊이

■ 배면 배수층의 구성

■ 배수관 및 배수공의 위치

■ 콘크리트 강도와 시공 방법

예를 들어 낮은 옹벽에 적용했던

벽체 두께와 철근 배근을

높이만 늘려 그대로 사용하는 방식은

적절하지 않을 수 있습니다.

외관은 비슷해 보여도

내부에서 부담하는 힘은 크게 달라질 수 있기 때문입니다.

옹벽의 길이가 긴 현장에서는

높이가 구간별로 달라지는 경우도 많습니다.

도로 접속부에서는 낮게 시작하지만

부지 안쪽으로 갈수록 단차가 커질 수 있습니다.

이때 전 구간을 하나의 단면으로 처리할 것인지,

높이에 따라 구조를 구분할 것인지도 검토해야 합니다.

따라서 현장에서는 예상 높이만 측정한 뒤

동일한 형식을 반복 적용하기보다,

구간별 높이와 하중 조건에 맞춰

단면을 계획하는 과정이 필요합니다.

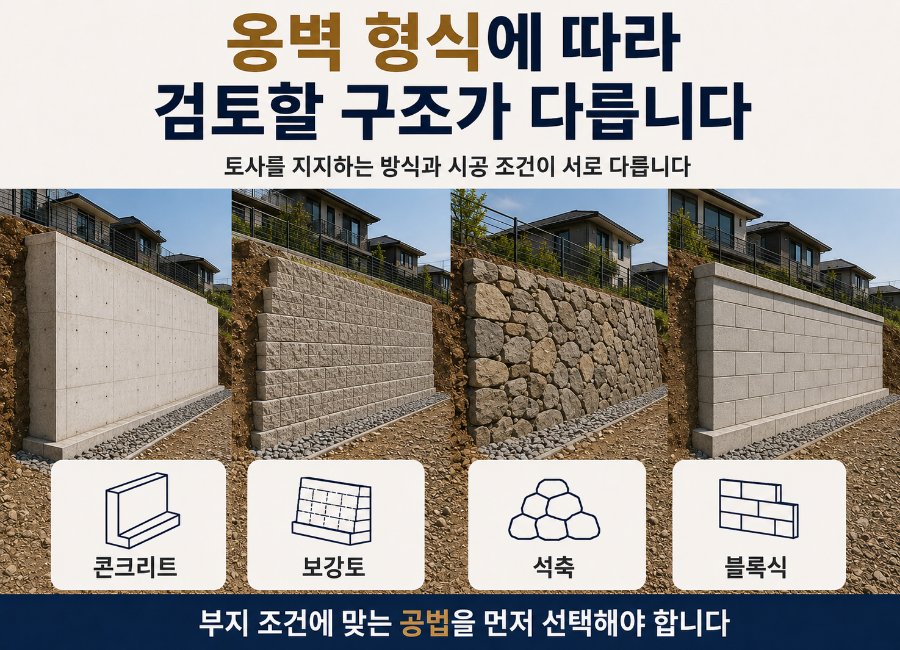

옹벽 형식에 따라 검토해야 할 구조가 다릅니다

옹벽은 재료와 토사를 지지하는 원리에 따라

여러 형식으로 나뉩니다.

대표적으로 철근콘크리트 옹벽, 보강토옹벽,

석축, 블록식 옹벽 등이 있습니다.

어떤 형식을 선택하더라도

흙을 지지한다는 목적은 같습니다.

하지만 힘에 저항하는 방식과

필요한 시공 공간은 서로 다릅니다.

철근콘크리트 옹벽

철근콘크리트 옹벽은

벽체와 기초판이 하나의 구조로 작용합니다.

기초판 위에 놓이는 흙의 무게와

콘크리트 구조체의 자중을 이용해 토압에 저항하며,

높이와 상부 조건에 맞춘

철근 배근이 필요합니다.

내구성과 구조적 대응력이 비교적 명확하지만,

기초를 설치하려면 굴착 공간과 작업 폭을 확보해야 합니다.

대지 경계 가까이에서 시공할 경우에는

기초판이 인접 토지 방향으로 넘어가지 않도록

배치도 함께 검토해야 합니다.

보강토옹벽

보강토옹벽은

전면 블록만으로 흙을 막는 구조가 아닙니다.

벽체 뒤쪽에 보강재를 일정한 길이로 설치하고,

다짐한 토사와 보강재가 함께 저항하는 구조입니다.

따라서 전면에서 보이는 높이뿐 아니라

벽 뒤에 보강재를 설치할 수 있는 공간이 중요합니다.

대지 경계나 건축물이 가까워

필요한 보강 길이를 확보할 수 없다면,

공법 적용이 어려워지거나

다른 구조를 검토해야 할 수 있습니다.

석축과 블록식 옹벽

석축이나 블록식 구조는

비교적 낮은 단차나 조경 공간에서 자주 활용됩니다.

다만 재료를 쌓았다고 해서

모두 구조적으로 동일한 옹벽이 되는 것은 아닙니다.

기초 상태와 배면 토사, 쌓기 경사,

물 빠짐 구조, 상부 하중에 따라 안정성이 달라집니다.

높은 성토부나 차량 하중이 가까운 위치라면

단순 조경 시설처럼 접근해서는 안 됩니다.

즉, 옹벽 형식은

외관이나 공사비만으로 선택하기 어렵습니다.

설치 높이, 사용 가능한 부지 폭, 주변 시설물,

지반과 배수 조건을 함께 비교한 뒤

현장에 맞는 공법을 결정해야 합니다.

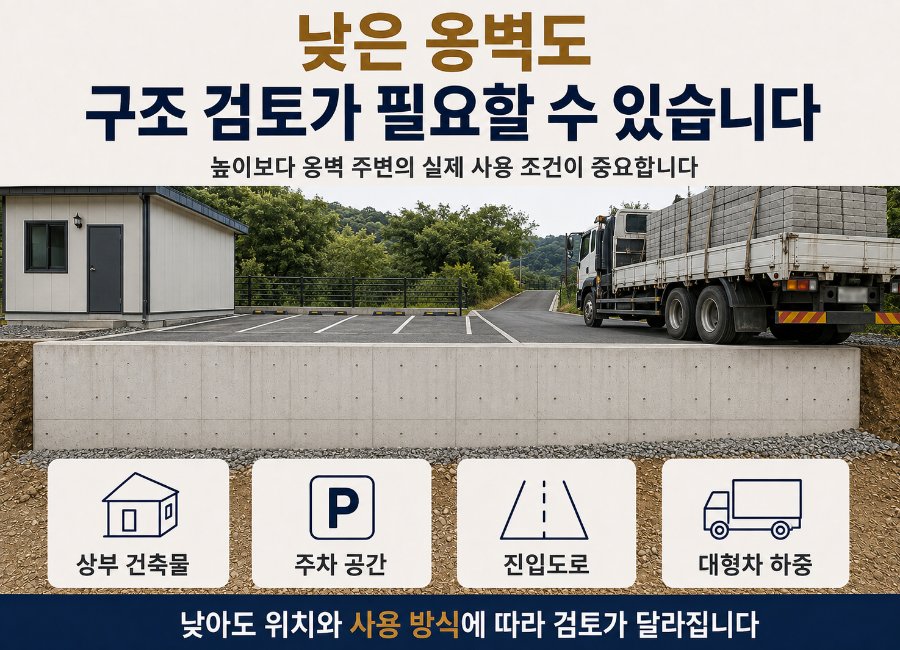

낮은 옹벽도 구조 검토가 필요할 수 있습니다

옹벽이 낮으면 별도의 검토가 필요하지 않을 것이라고

생각하기 쉽습니다.

하지만 구조물에 작용하는 힘은

높이만으로 결정되지 않습니다.

옹벽 바로 뒤에 주차장이 있거나

진입도로가 지나가면,

차량의 무게가 지반을 통해

벽체에 영향을 줄 수 있습니다.

소형 승용차만 이용하는 공간과

화물차·공사차량이 반복적으로 통행하는 공간은

조건이 다릅니다.

자재를 쌓아두는 적치장이나

장비가 설치되는 공간도 추가 하중을 고려해야 합니다.

다음과 같은 경우에는

낮은 옹벽이라도 보다 세밀한 확인이 필요합니다.

■ 벽체 가까이에 건축물 기초가 있는 경우

■ 상부가 주차장이나 차량 통행로로 사용되는 경우

■ 화물이나 자재를 적치하는 공간인 경우

■ 연약지반 또는 최근 성토한 부지인 경우

■ 하부에 도로나 건축물이 인접한 경우

■ 배면에 물이 모이기 쉬운 지형인 경우

■ 기존 석축이나 노후 구조물 위에 추가 설치하는 경우

낮은 구조물은 규모가 작아 보여

현장에서 임의로 위치나 높이를 바꾸기 쉽습니다.

그러나 위치가 조금만 달라져도

건물 기초와의 거리, 배수 방향, 차량 동선이 바뀔 수 있습니다.

신고 대상 규모에 해당하지 않는다는 이유로

구조 안전까지 자동으로 확보되는 것은 아닙니다.

따라서 법적 신고 기준과 기술적인 안전 검토는

구분해서 판단해야 합니다.

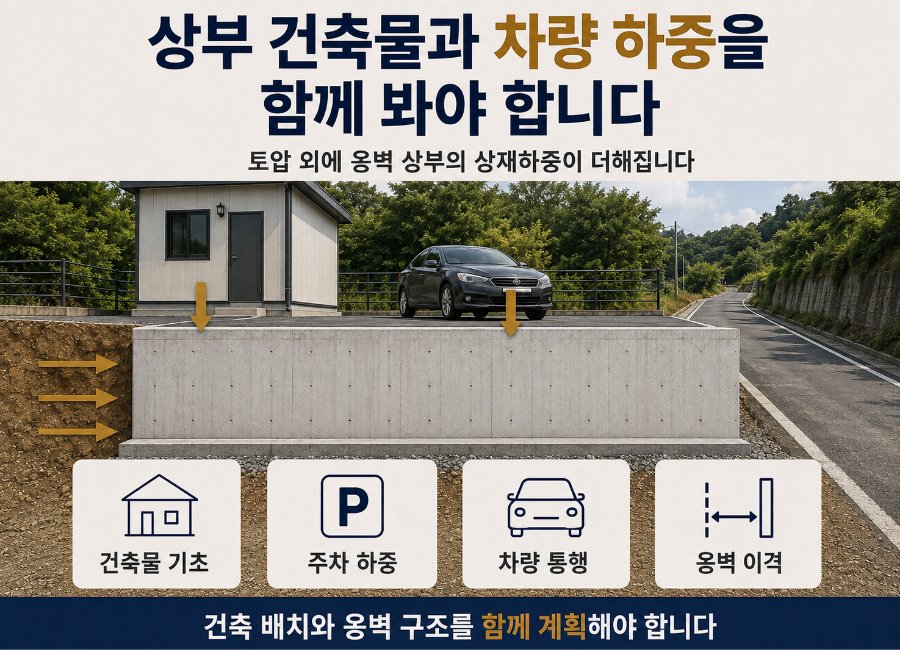

상부 건축물과 차량 하중을 함께 봐야 합니다

옹벽 상부에 건축물이 배치되면

건물의 하중이 기초를 통해 지반으로 전달됩니다.

기초와 벽체 사이의 거리가 충분하다면

영향이 제한적일 수 있습니다.

하지만 두 구조물이 가까이 배치되면

옹벽이 받는 부담이 커질 수 있습니다.

특히 부지가 좁은 현장에서는

건축 가능한 면적을 확보하기 위해

건물 외벽이나 기초를

대지 가장자리 가까이 배치하는 경우가 많습니다.

이 과정에서 건축도면만 기준으로 건물을 계획하고,

나중에 남은 공간에 옹벽을 넣으려고 하면

구조적인 충돌이 발생할 수 있습니다.

확인해야 할 항목은 다음과 같습니다.

■ 건축물 기초의 형식과 깊이

■ 기초와 옹벽 사이의 수평거리

■ 건물 하중이 전달되는 범위

■ 주차 차량의 종류와 예상 통행량

■ 소방차·화물차·공사차량의 진입 여부

■ 상부 시설물과 적치물의 최대 하중

건물 기초가 깊게 내려가거나

옹벽 기초와 가까이 놓이면,

두 구조물의 굴착 범위가

서로 겹칠 수도 있습니다.

옹벽을 먼저 시공한 뒤

건축물 기초를 굴착하면서 배면 토사를 다시 건드리거나,

반대로 건물 기초 공사 때문에

벽체 시공 공간이 부족해질 수 있습니다.

차량 하중도

단순히 주차면 표시만으로 판단하기 어렵습니다.

어떤 차량이 어느 위치에서 회전하고 정차하는지,

옹벽 가까이까지 접근하는지 등을

실제 운영 동선에 맞춰 살펴야 합니다.

결국 건축물 배치와 토목 구조물은

별개의 도면이 아니라 하나의 부지 계획 안에서 연결되어야 합니다.

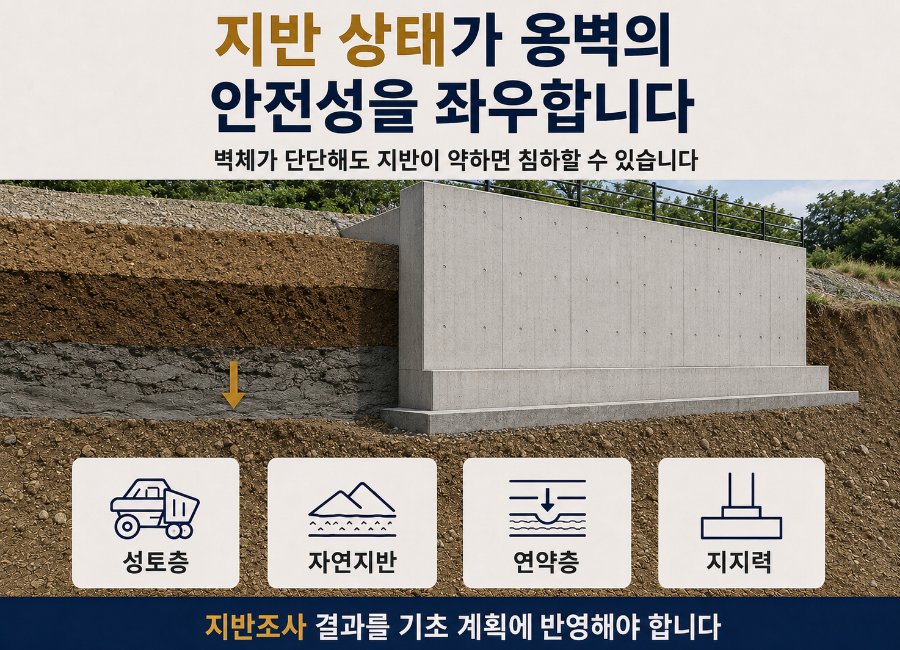

지반 상태가 옹벽의 안전성을 좌우합니다

옹벽의 벽체와 기초를 충분히 크게 설계해도

이를 받쳐주는 지반이 약하면 안정성을 확보하기 어렵습니다.

기초 아래 지반이 고르게 하중을 지지하지 못하면

일부 구간이 내려앉거나 벽체가 기울어질 수 있습니다.

외부에서 비슷해 보이는 토지도

내부 상태는 다를 수 있습니다.

오랫동안 유지된 자연지반인지,

최근 흙을 채운 성토층인지,

과거에 논이나 저지대로 이용된 곳인지에 따라

지지 조건이 달라집니다.

특히 성토부는

사용한 흙의 종류와 다짐 정도가 중요합니다.

층별 다짐이 충분하지 않으면

시간이 지나면서 흙 사이의 빈 공간이 줄어들어

침하가 발생할 수 있습니다.

비가 내린 뒤 물이 스며들면

변형이 더 커질 가능성도 있습니다.

지반 검토에서는 다음 내용을 확인합니다.

■ 자연지반과 성토부의 구분

■ 연약층 또는 매립층의 존재 여부

■ 기초 지반의 지지력

■ 지하수 위치와 유입 가능성

■ 지층별 깊이와 분포

■ 침하 가능성과 보강 필요 여부

현장 여건에 따라 지반조사 결과를 활용해

기초 폭과 깊이를 조정하거나,

연약한 부분을 제거하고

양질의 재료로 치환할 수 있습니다.

다짐을 보강하거나

별도의 기초 보강 방법을 검토하는 경우도 있습니다.

중요한 것은

옹벽이 세워질 지점의 상태입니다.

부지 중앙의 지반조사 결과만으로

경계부나 경사지의 상태를 모두 판단하기 어려울 수 있습니다.

따라서 구조물이 설치될 위치와

조사 지점을 함께 살펴야 합니다.

옹벽 안전은 벽체의 강도뿐 아니라

기초가 놓이는 지반의 안정성에서 시작됩니다.

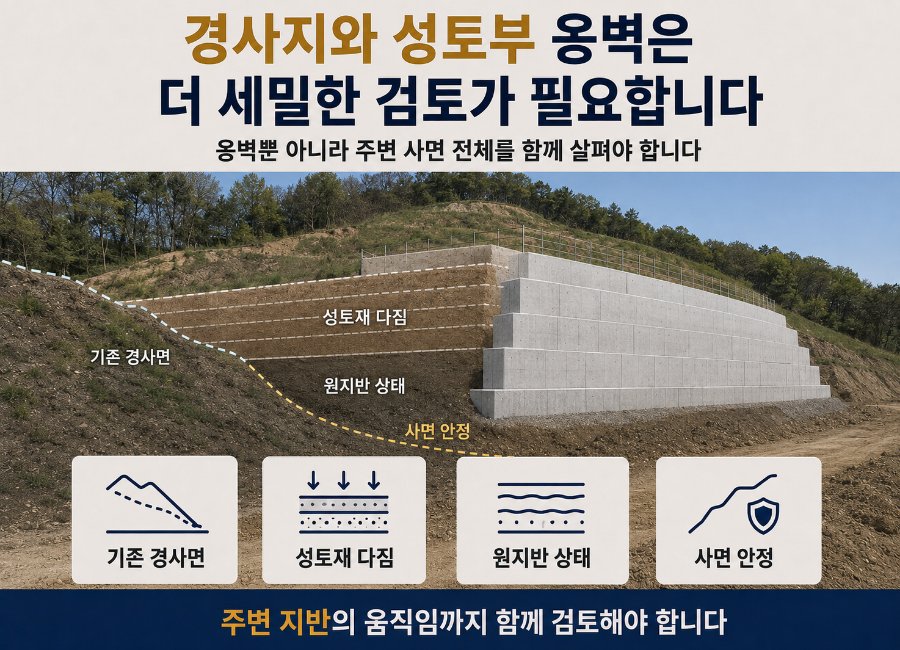

경사지와 성토부 옹벽은 더 세밀한 검토가 필요합니다

경사지에서 부지를 평탄하게 만들려면

산을 절토하거나 낮은 부분을 채워 높이를 맞추게 됩니다.

이때 옹벽은 단순히 벽 뒤의 토사만

지지하는 것이 아닙니다.

주변 사면과 성토층의 영향도

함께 받습니다.

옹벽 자체의 전도·활동·지지력 검토가 적정하더라도

사면 전체가 불안정하면 문제가 생길 수 있습니다.

예를 들어 기존 경사면 위에 흙을 쌓아

평탄한 부지를 만든 경우,

새로 채운 토사와 원지반 사이의 경계면을 따라

움직임이 발생할 가능성을 살펴야 합니다.

경사지 현장에서는

다음 조건이 중요합니다.

■ 기존 지형의 경사도

■ 절토와 성토의 범위

■ 원지반과 성토층의 접합 상태

■ 성토재의 종류와 다짐 방법

■ 사면 상부에서 유입되는 빗물

■ 하부 구조물과 도로의 위치

■ 단계별 굴착 및 시공 순서

높은 옹벽 하나로

전체 단차를 처리하는 방법만 있는 것은 아닙니다.

부지 조건에 따라 여러 단으로 나누거나,

건축물의 배치 높이를 조정하고,

일부 구간은 안정적인 사면으로 계획하는 방법도

검토할 수 있습니다.

다만 옹벽을 여러 단으로 나눈다고 해서

자동으로 안전해지는 것은 아닙니다.

각 단 사이의 거리와 높이,

상부 하중, 배수 흐름을 함께 검토해야 합니다.

상단 구조물이 하단 구조물에 미치는 영향도

확인해야 합니다.

경사지에서는 개별 벽체의 안정성과

사면 전체의 거동을 분리하지 않고 함께 살펴보는 것이 중요합니다.

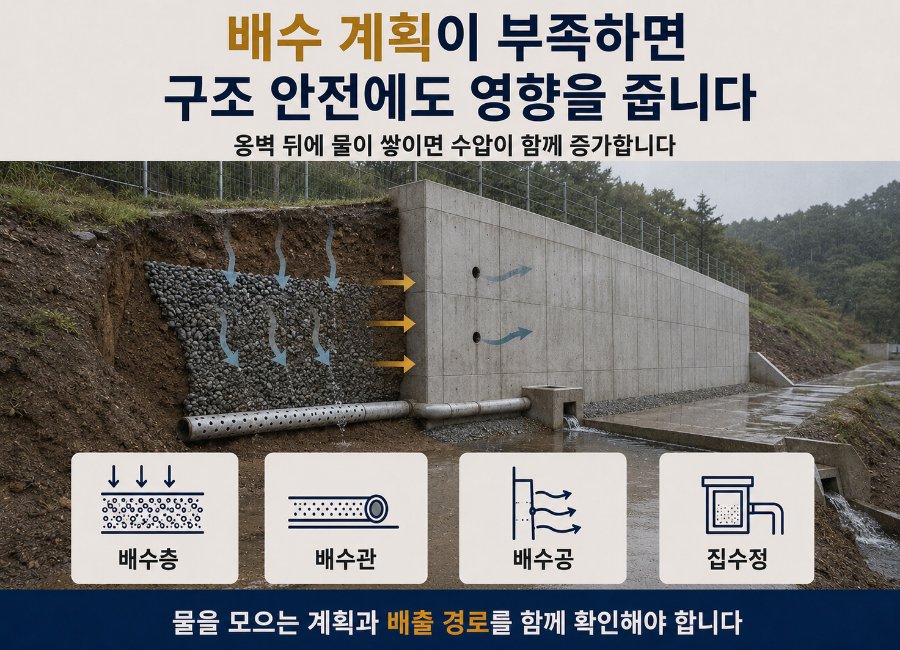

배수 계획이 부족하면 구조 안전에도 영향을 줍니다

옹벽 뒤쪽의 흙은

건조한 상태와 물을 포함한 상태에서 서로 다르게 작용합니다.

비가 내리거나 지하수가 유입되어

배면에 물이 쌓이면,

토압 외에 수압이

추가로 발생할 수 있습니다.

평소에는 문제가 없어 보이던 옹벽이

집중호우 뒤에 배부름, 누수, 균열 등의 이상을 보이는 이유도

물과 관련된 경우가 많습니다.

따라서 배수는 마감 단계에서

배수공 몇 개를 뚫는 작업으로 끝낼 수 없습니다.

처음부터 다음 시설이

서로 연결되도록 계획해야 합니다.

■ 물이 통과할 수 있는 배수층

■ 토사가 배수재로 유입되지 않도록 하는 필터층

■ 벽체 하부의 유공관 또는 배수관

■ 외부로 물을 내보내는 배수공

■ 물을 모으는 집수정

■ 기존 측구·수로와 연결되는 방류 경로

옹벽 상부의 포장 상태도 중요합니다.

주차장이나 진입로가 포장되면

빗물이 지면으로 흡수되지 않고

특정 방향으로 빠르게 흐를 수 있습니다.

상부 배수로가 부족하면

물이 벽체 뒤로 스며들 가능성이 커집니다.

배수관이 설치되어 있어도

최종 배출 지점이 없거나 관의 높이가 맞지 않으면

실제 기능을 하지 못할 수 있습니다.

반대로 인접 토지나 도로 쪽으로 임의 방류하면

새로운 배수 민원이 발생할 수 있습니다.

따라서 물을 모으는 구조와

안전하게 내보내는 경로를 하나의 흐름으로 검토해야 합니다.

완공 후에는 배수공 막힘과

집수정 퇴적 여부를 점검할 수 있도록

유지관리 조건도 고려하는 것이 좋습니다.

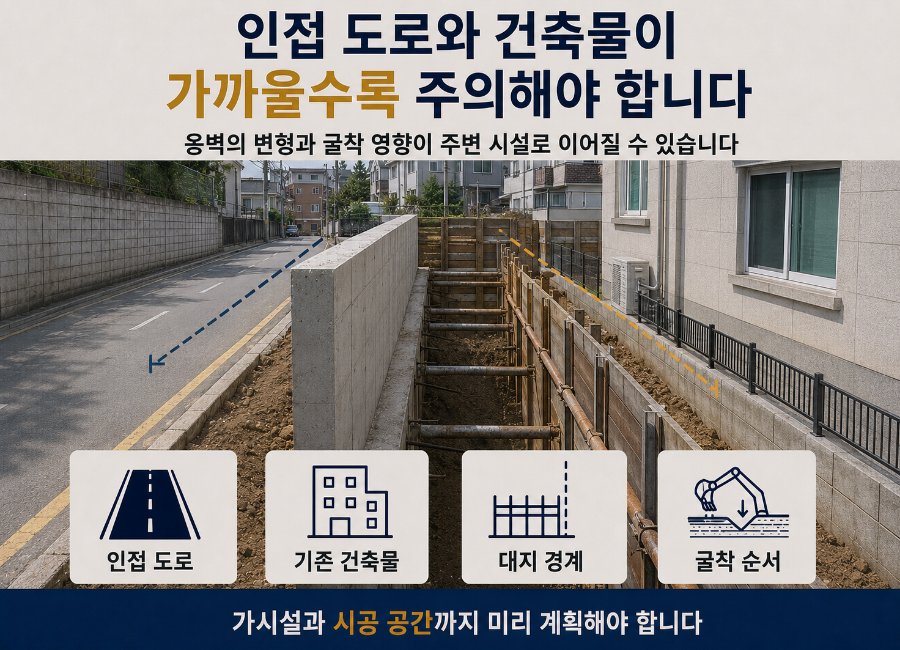

인접 도로와 건축물이 가까울수록 주의해야 합니다

옹벽은 대지 경계 가까이에

설치되는 경우가 많습니다.

부지 내부의 사용 면적을 최대한 확보하려다 보면

도로나 인접 건축물과의 간격이 좁아질 수 있습니다.

이러한 현장에서는

완성된 구조물의 안정성뿐 아니라

공사 과정의 영향도 중요합니다.

기초를 만들기 위해 땅을 굴착하면

주변 지반이 일시적으로 노출됩니다.

굴착 깊이가 커지거나 인접 시설물이 가까우면

토사가 무너지지 않도록 가시설이 필요할 수 있습니다.

특히 다음과 같은 상황은

사전 검토가 필요합니다.

■ 기존 건축물 기초가 굴착 구간과 가까운 경우

■ 도로 가장자리에서 깊은 굴착이 이루어지는 경우

■ 인접지 담장이나 석축이 노후한 경우

■ 장비가 진입하고 회전할 공간이 부족한 경우

■ 자재 적치 공간을 확보하기 어려운 경우

■ 대지 경계를 넘어 기초나 보강재를 설치할 우려가 있는 경우

보강토옹벽은 벽체 뒤로 보강재가 길게 설치되므로

대지 경계와 건축물 위치의 영향을 많이 받습니다.

철근콘크리트 구조도

기초판의 방향과 폭에 따라 필요한 공간이 달라집니다.

도면상으로 옹벽이 대지 안에 들어와 있더라도

실제 굴착선과 작업 공간까지

모두 확보된 것은 아닐 수 있습니다.

공사 장비의 이동, 거푸집 설치,

철근 조립, 콘크리트 타설 공간까지 확인해야

시공 가능한 계획이 됩니다.

인접 시설물이 가까운 현장일수록

구조 계산과 함께 가시설·굴착 순서·현장 동선을

구체화하는 과정이 필요합니다.

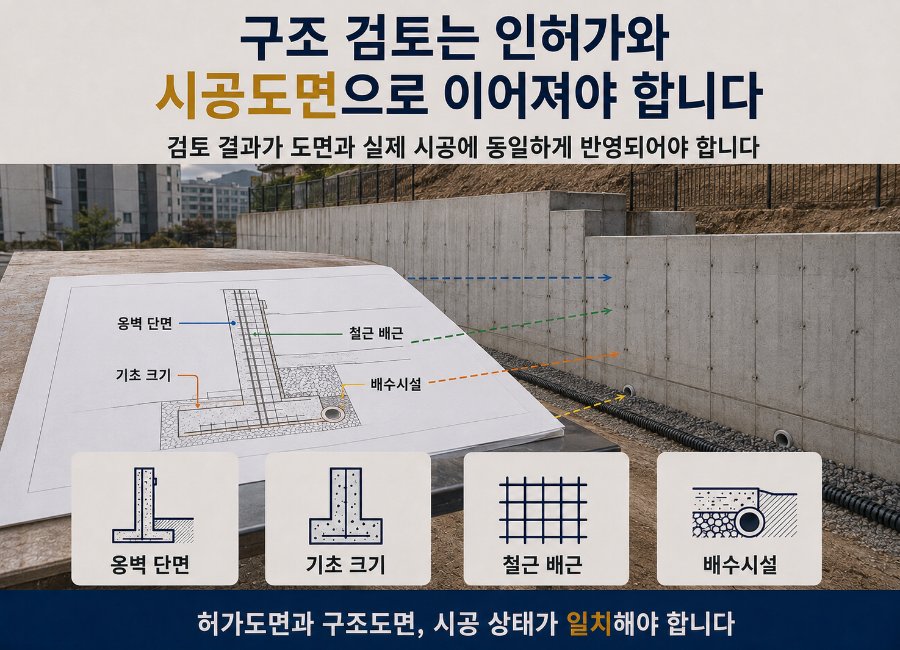

구조 검토는 인허가와 시공도면으로 이어져야 합니다

구조 검토는 계산서를 작성해

허가 서류에 첨부하는 것으로 끝나지 않습니다.

검토 결과가 실제 도면에 반영되고,

그 도면에 따라 현장에서 시공되어야 의미가 있습니다.

구조도면에는 일반적으로

다음과 같은 내용이 구체적으로 표시됩니다.

■ 구간별 옹벽 높이와 길이

■ 벽체와 기초판의 단면

■ 철근의 규격·간격·배치

■ 기초 지반과 바닥 정리 방법

■ 배면 토사와 다짐 조건

■ 보강재의 종류와 설치 길이

■ 배수층·배수관·배수공의 위치

■ 이음부와 단차 처리 방법

허가 당시에는 낮은 옹벽으로 계획했지만

현장 레벨을 변경하면서 실제 높이가 커지는 경우가 있습니다.

건축물 위치나 진입로 경사를 바꾸는 과정에서

구조물의 위치가 함께 이동할 수도 있습니다.

이때 기존 구조도면을 그대로 사용하면

검토 조건과 현장 상태가 달라지게 됩니다.

시공 편의를 위해 기초 폭을 줄이거나

철근 간격을 임의로 변경하는 것도 주의해야 합니다.

보강토옹벽의 보강재 길이를

현장 공간에 맞춰 줄이는 경우 역시

원래 설계 의도와 달라질 수 있습니다.

변경이 필요한 경우에는

단순히 현장에서 조정하기보다,

설계자와 구조 관련 전문가가 영향을 확인한 뒤

도면과 인허가 사항을 함께 정리해야 합니다.

허가도면·구조도면·실제 시공 상태가 일치해야

공사와 준공 단계의 혼선을 줄일 수 있습니다.

공작물축조신고 대상인 경우에는

관련 서류와 도서를 관할 행정기관에 제출해야 합니다.

건축허가 신청 시 공작물 사항을 함께 제출한 경우에는

절차가 달라질 수 있습니다.

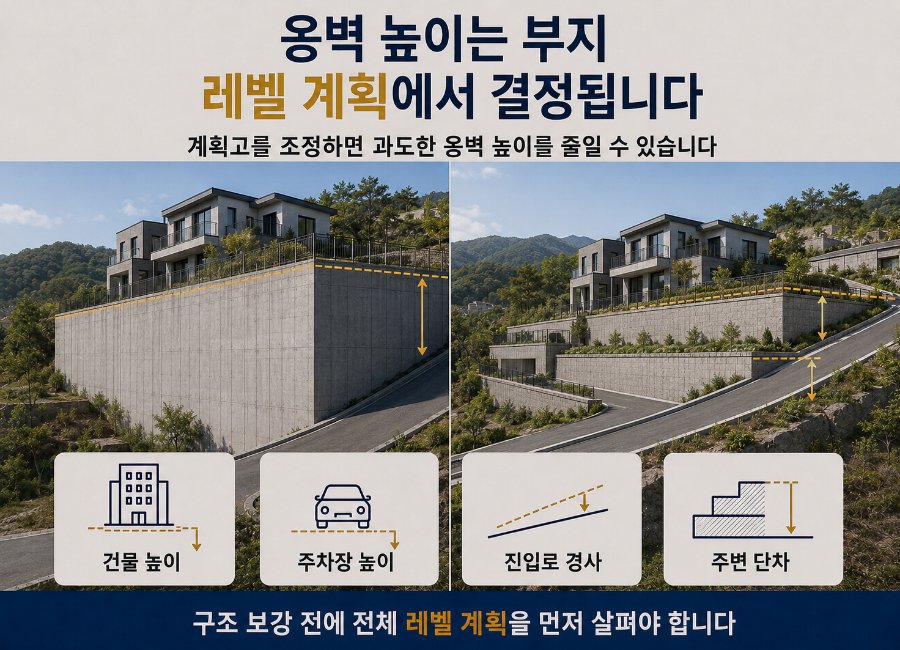

옹벽 높이는 부지 레벨 계획에서 결정됩니다

옹벽이 지나치게 높아지는 원인은

구조 형식보다 초기 부지 계획고에 있을 수 있습니다.

건축물을 배치하기 위해

부지 전체를 하나의 높은 평면으로 맞추면,

주변 토지와의 단차가 커지고

그 차이를 처리하기 위한 구조물도 높아집니다.

이 경우 벽체와 기초 규모가 커질 뿐 아니라

굴착량, 성토량, 철근과 콘크리트 물량도 증가할 수 있습니다.

공사비뿐 아니라 배수와 시공 난이도,

인접지 영향도 함께 커집니다.

초기 계획에서는 다음 높이를

서로 연결해 봐야 합니다.

■ 기존 도로의 높이

■ 차량 진입부와 주차장 계획고

■ 건축물 1층 바닥 높이

■ 건축물 기초가 설치되는 위치

■ 인접 토지와 경계부의 단차

■ 우수가 흘러갈 배수시설 높이

■ 옹벽 상단과 하단의 계획고

건물 높이만 먼저 결정하면

진입로 경사가 급해지거나

주차장과 출입구 사이에

단차가 생길 수 있습니다.

반대로 차량 동선만 우선하면

건축물 기초와 옹벽이 지나치게 가까워질 수 있습니다.

현장에 따라 부지 높이를 일부 낮추거나,

건축물과 주차장을 서로 다른 레벨로 구성하고,

높은 옹벽을 여러 단으로 나누는 방안을

비교할 수 있습니다.

일부 구간은 사면으로 처리하고

필요한 부분에만 구조물을 설치하는 방법도 있습니다.

가장 큰 단면을 보강하는 것만이

항상 효율적인 해결책은 아닙니다.

전체 레벨을 조정해 옹벽에 작용하는 조건 자체를 줄이는 방법이

공사비와 시공성을 함께 개선할 수도 있습니다.

따라서 구조물의 크기를 확정하기 전에

현황측량 자료를 바탕으로

건축 배치, 진입로, 주차, 배수 방향을

함께 검토하는 것이 중요합니다.

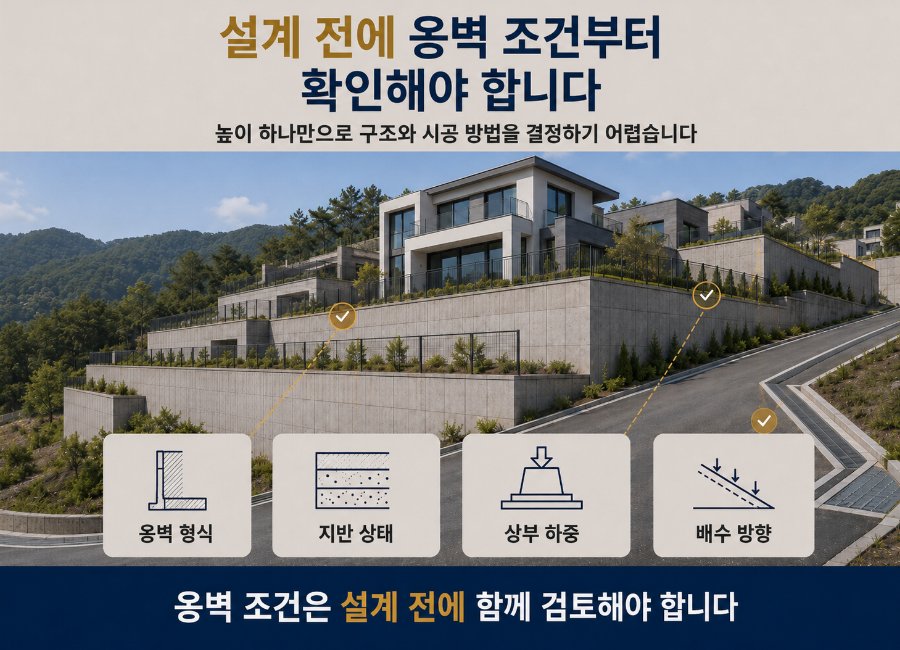

설계 전에 옹벽 조건부터 확인해야 합니다

옹벽은 높이 하나만 보고

구조 형식과 시공 방법을 결정하기 어렵습니다.

높이가 같더라도 지반과 배수 조건이 다르고,

상부에 놓이는 건축물과 차량 하중이 다르면

필요한 단면과 보강 방법도

달라질 수 있습니다.

반대로 서로 다른 높이의 옹벽이라도

부지 레벨과 배치를 조정하면

구조 부담을 줄일 수 있습니다.

초기 단계에서는

다음 순서로 확인하는 것이 좋습니다.

1. 현황측량을 통해 기존 지형과 단차를 확인합니다.

2. 건축물·주차장·진입로의 계획고를 함께 설정합니다.

3. 구간별 옹벽 높이와 설치 위치를 산정합니다.

4. 지반 상태와 성토 범위를 확인합니다.

5. 상부 건축물과 차량 하중을 반영합니다.

6. 현장에 적용 가능한 구조 형식을 비교합니다.

7. 배수시설과 최종 방류 경로를 계획합니다.

8. 구조 검토 결과를 허가도면과 시공도면에 반영합니다.

9. 공사 중 변경이 생기면 구조 및 인허가 영향을 다시 확인합니다.

옹벽 계획을 공사 직전에 검토하면

이미 정해진 건축 배치와 부지 높이 안에서

해결해야 합니다.

그만큼 선택 가능한 방법이

줄어들 수 있습니다.

기초 크기를 확보하지 못하거나

보강재를 설치할 공간이 부족해질 수 있고,

예상하지 못한 구조 보강과

설계 변경이 발생할 수도 있습니다.

따라서 토지를 개발하거나 건축을 준비하고 있다면

건물의 평면만 먼저 확정하기보다,

부지 높이·옹벽·진입로·배수시설을

설계 초기부터 함께 검토해야 합니다.

옹벽은 단순히

벽체 하나를 설치하는 공사가 아닙니다.

높이와 형식뿐 아니라

지반 상태와 상부 하중, 배수 방향, 부지 레벨까지

서로 연결해 검토해야 합니다.

이러한 조건을 설계 초기에 확인하지 않으면

옹벽 높이가 과도하게 커지거나,

공사 중 구조 보강과 설계 변경이

추가로 필요할 수 있습니다.
